Example: Optimization
#!/usr/bin/env python3
import glob
import os
import matplotlib.patches as mpatches
import matplotlib.pyplot as plt
import numpy as np
from simsopt.objectives import LeastSquaresProblem
from simsopt.solve import least_squares_mpi_solve, least_squares_serial_solve
from simsopt.util import MpiPartition
from neat.fields import StellnaQS
from neat.objectives import EffectiveVelocityResidual, LossFractionResidual
from neat.tracing import ChargedParticle, ChargedParticleEnsemble, ParticleOrbit
r_initial = 0.05
r_max = 0.1
n_iterations = 20
ftol = 1e-5
B0 = 5
B2c = B0 / 7
nsamples = 600
tfinal = 6e-5
stellarator_index = 2
constant_b20 = True
energy = 3.52e6 # electron-volt
charge = 2 # times charge of proton
mass = 4 # times mass of proton
ntheta = 10 # resolution in theta
nphi = 4 # resolution in phi
nlambda_trapped = 14 # number of pitch angles for trapped particles
nlambda_passing = 2 # number of pitch angles for passing particles
nthreads = 4
class optimize_loss_fraction:
def __init__(
self,
field,
particles,
r_max=r_max,
nsamples=nsamples,
tfinal=tfinal,
nthreads=nthreads,
parallel=False,
constant_b20=constant_b20,
) -> None:
self.field = field
self.particles = particles
self.nsamples = nsamples
self.tfinal = tfinal
self.nthreads = nthreads
self.r_max = r_max
self.parallel = parallel
self.mpi = MpiPartition()
# self.residual = LossFractionResidual(
self.residual = EffectiveVelocityResidual(
# LossFractionResidual(
self.field,
self.particles,
self.nsamples,
self.tfinal,
self.nthreads,
self.r_max,
constant_b20=constant_b20,
)
self.field.fix_all()
self.field.unfix("etabar")
self.field.unfix("rc(1)")
self.field.unfix("zs(1)")
self.field.unfix("rc(2)")
self.field.unfix("zs(2)")
self.field.unfix("rc(3)")
self.field.unfix("zs(3)")
self.field.unfix("B2c")
# Define objective function
self.prob = LeastSquaresProblem.from_tuples(
[
(self.residual.J, 0, 40),
# (self.field.get_elongation, 0.0, 0.5),
# (self.field.get_inv_L_grad_B, 0, 0.1),
(self.field.get_grad_grad_B_inverse_scale_length_vs_varphi, 0, 0.01),
(self.field.get_B20_mean, 0, 0.01),
]
)
def run(self, ftol=1e-6, n_iterations=100, rel_step=1e-3, abs_step=1e-5):
# Algorithms that do not use derivatives
# Relative/Absolute step size ~ 1/n_particles
# with MPI, to see more info do mpi.write()
if self.parallel:
least_squares_mpi_solve(
self.prob,
self.mpi,
grad=True,
rel_step=rel_step,
abs_step=abs_step,
max_nfev=n_iterations,
)
else:
least_squares_serial_solve(self.prob, ftol=ftol, max_nfev=n_iterations)
g_field = StellnaQS.from_paper(stellarator_index, nphi=151, B2c=B2c, B0=B0)
g_particle = ChargedParticleEnsemble(
r_initial=r_initial,
r_max=r_max,
energy=energy,
charge=charge,
mass=mass,
ntheta=ntheta,
nphi=nphi,
nlambda_trapped=nlambda_trapped,
nlambda_passing=nlambda_passing,
)
optimizer = optimize_loss_fraction(
g_field,
g_particle,
r_max=r_max,
tfinal=tfinal,
nsamples=nsamples,
constant_b20=constant_b20,
)
test_particle = ChargedParticle(
r_initial=r_initial, theta_initial=np.pi / 2, phi_initial=np.pi, Lambda=0.98
)
##################
if optimizer.mpi.proc0_world:
print("Before run:")
print(" Iota: ", optimizer.field.iota)
print(" Max elongation: ", max(optimizer.field.elongation))
print(" Max Inverse L grad B: ", max(optimizer.field.inv_L_grad_B))
print(
" Max Inverse L gradgrad B: ", optimizer.field.grad_grad_B_inverse_scale_length
)
print(" Initial Mean residual: ", np.mean(optimizer.residual.J()))
print(" Initial Loss Fraction: ", optimizer.residual.orbits.loss_fraction_array[-1])
print(" Objective function: ", optimizer.prob.objective())
print(" Initial equilibrium: ")
print(
" rc = [", ",".join([str(elem) for elem in optimizer.field.rc]), "]"
)
print(
" zs = [", ",".join([str(elem) for elem in optimizer.field.zs]), "]"
)
print(" etabar = ", optimizer.field.etabar)
print(" B2c = ", optimizer.field.B2c)
print(" B20 = ", optimizer.field.B20_mean)
optimizer.residual.orbits.plot_loss_fraction(show=False)
initial_orbit = ParticleOrbit(test_particle, g_field, nsamples=nsamples, tfinal=tfinal)
initial_field = StellnaQS.from_paper(stellarator_index, nphi=151, B2c=B2c, B0=B0)
##################
optimizer.run(ftol=ftol, n_iterations=n_iterations)
##################
if optimizer.mpi.proc0_world:
print("After run:")
print(" Iota: ", optimizer.field.iota)
print(" Max elongation: ", max(optimizer.field.elongation))
print(" Max Inverse L grad B: ", max(optimizer.field.inv_L_grad_B))
print(
" Max Inverse L gradgrad B: ", optimizer.field.grad_grad_B_inverse_scale_length
)
print(" Final Mean residual: ", np.mean(optimizer.residual.J()))
print(" Final Loss Fraction: ", optimizer.residual.orbits.loss_fraction_array[-1])
print(" Objective function: ", optimizer.prob.objective())
print(" Final equilibrium: ")
print(
" rc = [", ",".join([str(elem) for elem in optimizer.field.rc]), "]"
)
print(
" zs = [", ",".join([str(elem) for elem in optimizer.field.zs]), "]"
)
print(" etabar = ", optimizer.field.etabar)
print(" B2c = ", optimizer.field.B2c)
print(" B20 = ", optimizer.field.B20_mean)
optimizer.residual.orbits.plot_loss_fraction(show=False)
initial_patch = mpatches.Patch(color="#1f77b4", label="Initial")
final_patch = mpatches.Patch(color="#ff7f0e", label="Final")
plt.legend(handles=[initial_patch, final_patch])
final_orbit = ParticleOrbit(test_particle, g_field, nsamples=nsamples, tfinal=tfinal)
final_field = g_field
##################
plt.figure()
plt.plot(
initial_orbit.r_pos * np.cos(initial_orbit.theta_pos),
initial_orbit.r_pos * np.sin(initial_orbit.theta_pos),
label="Initial Orbit",
)
plt.plot(
final_orbit.r_pos * np.cos(final_orbit.theta_pos),
final_orbit.r_pos * np.sin(final_orbit.theta_pos),
label="Final Orbit",
)
plt.gca().set_aspect("equal", adjustable="box")
plt.legend()
plt.xlabel(r"r cos($\theta$)")
plt.ylabel(r"r sin($\theta$)")
plt.tight_layout()
initial_orbit.plot_orbit_3d(show=False, r_surface=r_max)
final_orbit.plot_orbit_3d(show=False, r_surface=r_max)
# initial_orbit.plot_animation(show=False)
# final_orbit.plot_animation(show=True)
plt.show()
# Remove output files from simsopt
for f in glob.glob("residuals_202*"):
os.remove(f)
for f in glob.glob("simsopt_202*"):
os.remove(f)

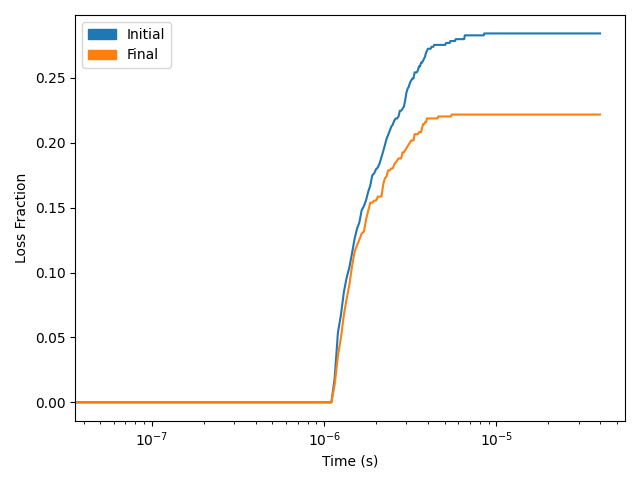

Figure 1: Result of an optimization done with the example in examples/optimize_loss_fraction_qs.py
